Tema 5. Ensamblaje del equipo
Armado del equipo
Con los cables, tarjetas y piezas limpias, proceda a ensamblar la computadora.
​
​
Se recomienda la siguiente secuencia:
a). Ponga en su lugar los componentes que desmontó como la tarjeta madre, el disco duro, la unidad de disco flexible y el disco compacto.
Tarjetas desmontadas
b). Coloque en su lugar las tarjetas que limpió, empiece por las de memoria y luego ponga las de sonido, video, módem, red, etcétera, como más se le facilite. No olvide que deben ir en las mismas ranuras que estaban.
c). Conecte los cables planos a la tarjeta madre y luego a sus equipos. No olvide que la orilla marcada con rojo en los cables corresponde al pin número uno de los equipos y de las tarjetas a los que van conectados
Conexión de Bus de datos
d). Conecte los cables de sonido, focos, interruptor y reinicio, exactamente como estaban antes de desarmar la computadora. Tenga cuidado de no forzar la entrada de los mismos.
Cables de sonido, focos,
interruptor y reinicio
e). Por último, conecte los cables de corriente de la fuente de poder. Estos cables sólo pueden entrar de una manera en los equipos, se sugiere que se empiece por conectar los de la parte baja del bastidor y luego vaya subiendo.

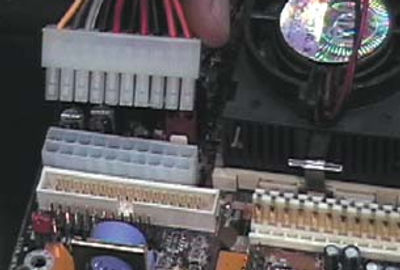

Cables de Corriente
Por último, limpie con jabón la tapa del gabinete; colóquela en su lugar y ponga los tornillos, en caso de que los lleve.
Limpieza de la tapa del gabinete
Ahora conecte el monitor a la computadora y los cables de poder a la corriente eléctrica. Pruebe el funcionamiento de la computadora, si el arranque es correcto, conecte los demás periféricos de la computadora. En caso de que no arranque como es adecuado, consulte la Unidad 4. Fallas de las computadoras.
Conexión del monitor a la computadora
y de los cables de poder a la corriente
eléctrica
